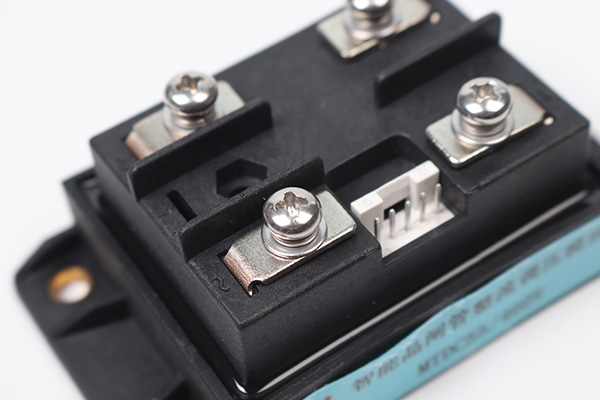

晶閘管模塊由pnpn四層半導體組成。它由陽極、陰極和控制電極三個電極組成，實際上，它在應用中的作用與其結構有關，所以我們將和你們討論它在電路中的作用。

它可以實現電路中交流電流的無觸點控制，用小電流控制大電流，繼電器控制無火花，動作快，壽命長，可靠性好。

可用于調速、調光、調壓、溫控等控制電路中。不僅可以分為單向和雙向，符號也是不相同的，單向晶閘管有三個PN結，它們由外層組成，從電極的極引出陽極和陰極兩個電極，中間P極引出控制電極。

單個有其獨特的特點：當陽極連接到反向電壓時，即陽極當接通正電壓而控制極不加電壓時，它不會導通。當陽極和控制極同時接入正向電壓時，它將變?yōu)榻油顟B(tài)。一旦開啟，控制電壓將失去其控制功能，無論不管有沒有控制電壓，不管控制電壓的極性如何，它都會一直接通。要關閉，陽極電壓必須降低到臨界值或反轉。

雙向的管腳大多按T1、T2、G的順序從左到右排列（電極管腳朝下，面向字符一側）。當增加到控制電極的觸發脈沖的大小或時間改變時，可以改變其傳導電流的大小。單向與單向的區別在于，當極觸發脈沖的極性發生變化時，導通方向會隨著極性的變化而變化，從而實現對交流負載的控制。還有一條路就是它被觸發后，只能在一個方向上從陽極傳導到陰極，所以可以分為單向和雙向。

在以上內容中，我們可以發現晶閘管模塊在電路中的作用實際上是不同的。這是什么原因？其實，這主要是由于類型和用途的不同我們可以在很大程度上決定它的功能。
