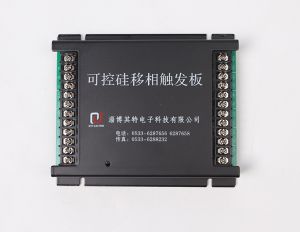

一、參數指標

1、交流同步信號幅度:單相、電壓380V/50HZ；

2、觸發板工作電源：直流12V，電流小于1A；

3、控制信號：0～10V電壓（端口輸入電阻> 50KΩ）或4～20mA電流；

4、觸發脈沖技術指標：脈沖寬度110°，最大峰值電流：800 mA， 最大脈沖不對稱度小于0.25

5、移相范圍：0～180°；

7、絕緣電壓：同步信號輸入、觸發信號輸出與觸發控制部分采用光藕、變壓器隔離，介電強度≥2500V/AC；

8、工作環境要求：環境溫度-10～+40℃，相對濕度＜85%

二、觸發板端口說明

1、U、V：?jiǎn)蜗嘟涣魍诫娫摧斎耄?/span>

用戶可以采用更換同步采樣電阻（Ru、Rv）的方式來改變同步電壓信號的幅度，使觸發板工作在不同電壓范圍的系統中。

2、+12V、GND：觸發板供電電源輸入，接直流12V±0.5V穩壓電源。

3、4～20mA、GND：4～20mA控制信號輸入，直接取儀表的4～20mA電流輸出控制信號，實現觸發脈沖移相控制。

4、GND、0～10V、+12V：0～10V控制信號輸入，將電位器從+12V上取下0～10V電壓信號，實現觸發脈沖移相控制。

4～20mA控制信號與0～10V控制信號只能選用一種， 若兩種都選用會導致觸發板工作不正常。

5、+U+、+U-，+V+、+V-，-U+、-U-，-V+、-V-：六組觸發信號輸出，與三相交流同步信號輸入相對應，用戶連接時要注意對應順序!

三、同步信號取樣電阻參數計算方法：

取樣電阻（Ru、Rv）的阻值決定最高輸入同步電壓的大小；

阻值計算公式：阻值（KΩ）=同步電壓有效值（線電壓）×1.2

最高輸入同步電壓為250V以下時，電阻功率1/4W；最高輸入同步電壓為250～500V時，電阻功率取1/2W；

四、控制板一般故障解除方法

1、控制板無輸出（即無觸發脈沖輸出）

   A、檢查輸入電源是否正常；

   B、檢查控制信號電壓是否大于控制板的起始控制電壓，比如0.8V以上；

2、控制板不受控（即控制板輸出觸發脈沖不受控制信號的控制）

   A、控制板是否加上了最大控制信號；

   B、控制板接的主電路輸出是否加負載；

3、控制板輸出電壓不穩定

   A、查看輸入電源電壓和控制信號是否穩定或者電源電壓紋波是否過大；

   B、在閉環系統中如果控制板有規律的波動可能與應用系統的調整有關而非控制板問題；

五、觸發板外形尺寸及接線示意圖

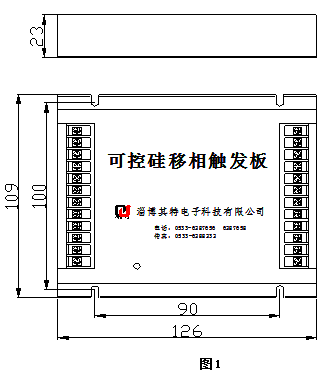

1、觸發板外形尺寸 （見圖1）

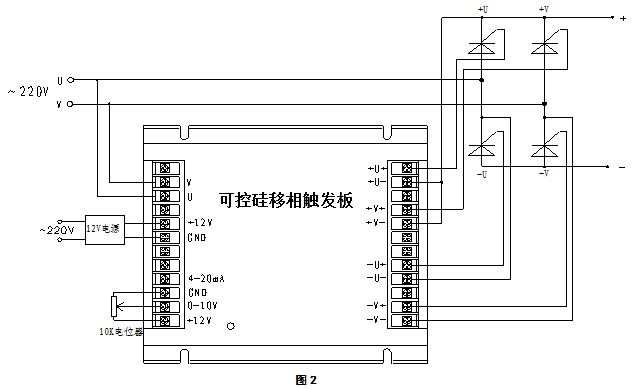

2、觸發板接線圖 （見圖2）
